性能范围

流量：Q=36-180m³/h

扬程：H=409-1056m   H=270-672m（ZDG型ob欧宝·（中国）官方网站）

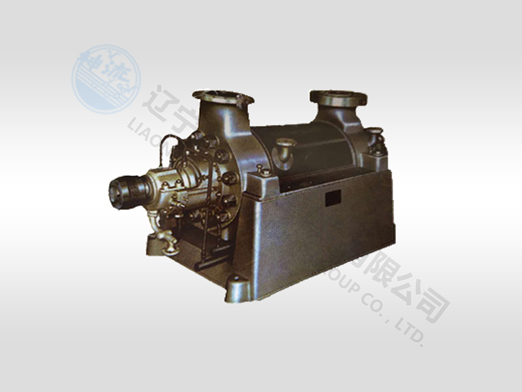

结构说明

本型ob欧宝·（中国）官方网站是单壳体节段式多级离心ob欧宝·（中国）官方网站。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O型胶圈作为辅助密封。

轴封

本型ob欧宝·（中国）官方网站轴封采用软填料密封。DG45-80、DG85-80型ob欧宝·（中国）官方网站也可采用机械密封。填料压盖、填料腔用冷却水冷却。

轴承和平衡装置

ob欧宝·（中国）官方网站转子由ob欧宝·（中国）官方网站轴两端的滑动轴承来支承。该型ob欧宝·（中国）官方网站的轴承用稀油润滑，且用循环水冷却。
转子的轴向推力用平衡盘来平衡。在平衡室体和前段之间装有回水管。
转动：ob欧宝·（中国）官方网站通过弹性联轴器由电动机驱动。从传动方向看，ob欧宝·（中国）官方网站为顺时针方向旋转。

前段、中段、后段
优质碳素钢
导叶、叶轮、轴套
优质碳素钢 (ZDG型ob欧宝·（中国）官方网站铬钢）
叶轮（DG150-100）
不锈钢（ZDG型ob欧宝·（中国）官方网站铬钢）
叶轮档套、密封环、导叶套
不锈钢（ZDG型ob欧宝·（中国）官方网站铬钼钢）
平衡板、平衡盘、平衡套
不锈钢（ZDG型ob欧宝·（中国）官方网站铬钼钢）
